Sistema di Serraggio Verticale con Base Dritta B/F – Speedy Block – AA522-526-532-542

Sistema di Serraggio Verticale con Base Dritta B/F Speedy Block – AA522 – 526 – 532 – 542

Caratteristiche e Vantaggi:

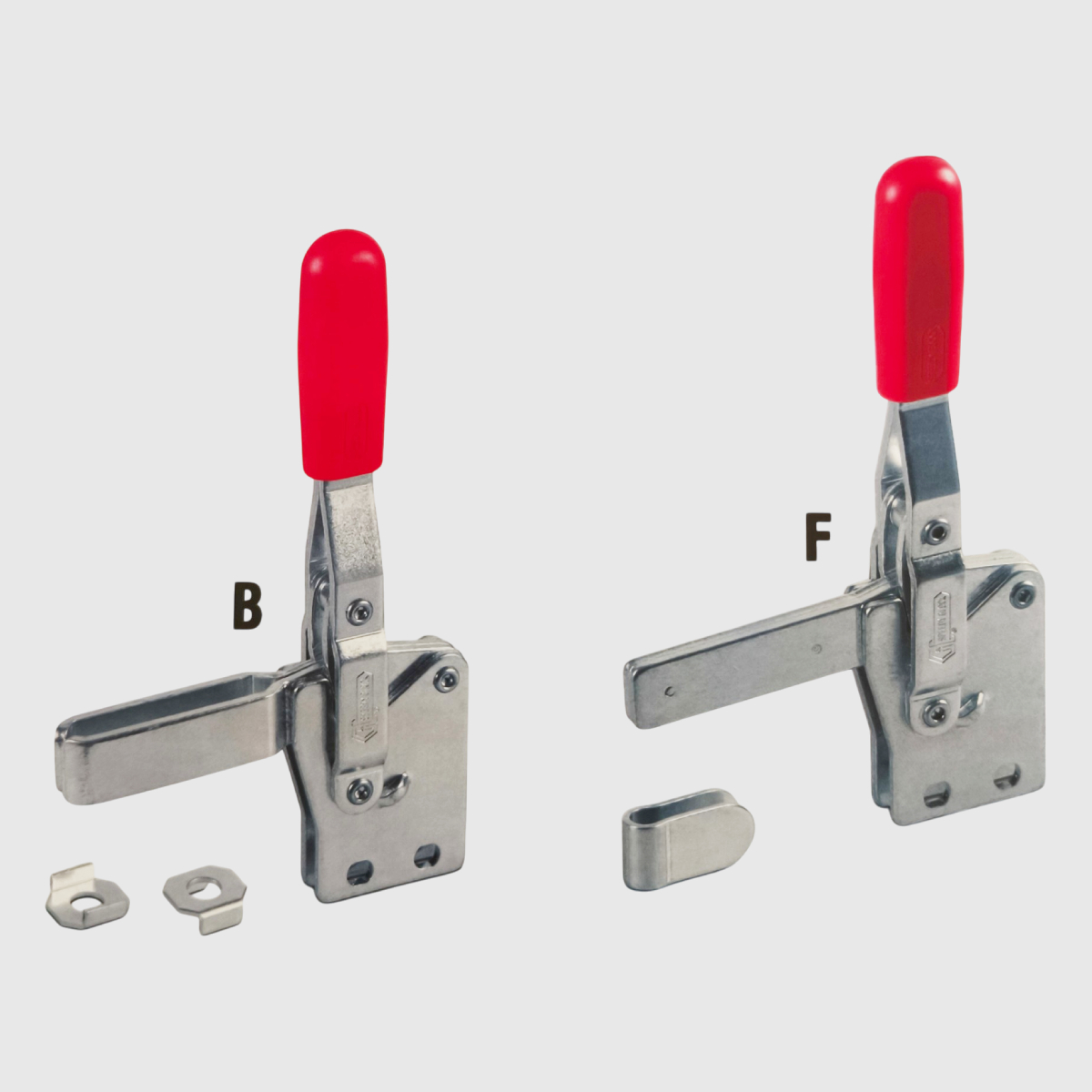

• Forma B: Leva di serraggio aperta con due rondelle piegate, compresa nella fornitura
• Forma F: Leva di serraggio piena con fascetta porta vite, compresa nella fornitura, da saldare nella posizione e con l’angolazione desiderata
• Durante la chiusura la leva di serraggio viene guidata lateralmente per garantire maggiore stabilità contro eventuali sollecitazioni trasversali
• Il movimento delle leve è stato progettato per garantire la sicurezza dell’operatore
• Uno speciale grasso si applica sulle superfici a contatto durante il montaggio per ridurre gli attriti e rendere più fluido il movimento
• Gli attrezzi di serraggio verticali si servono di meccanismi a ginocchiera
• Ideali per applicazioni industriali, dove si richiedono elevate forze di bloccaggio e ripetitività di movimenti per bloccare componenti in modo rapido e sicuro
• Progettati con una geometria che conferisce ottima solidità

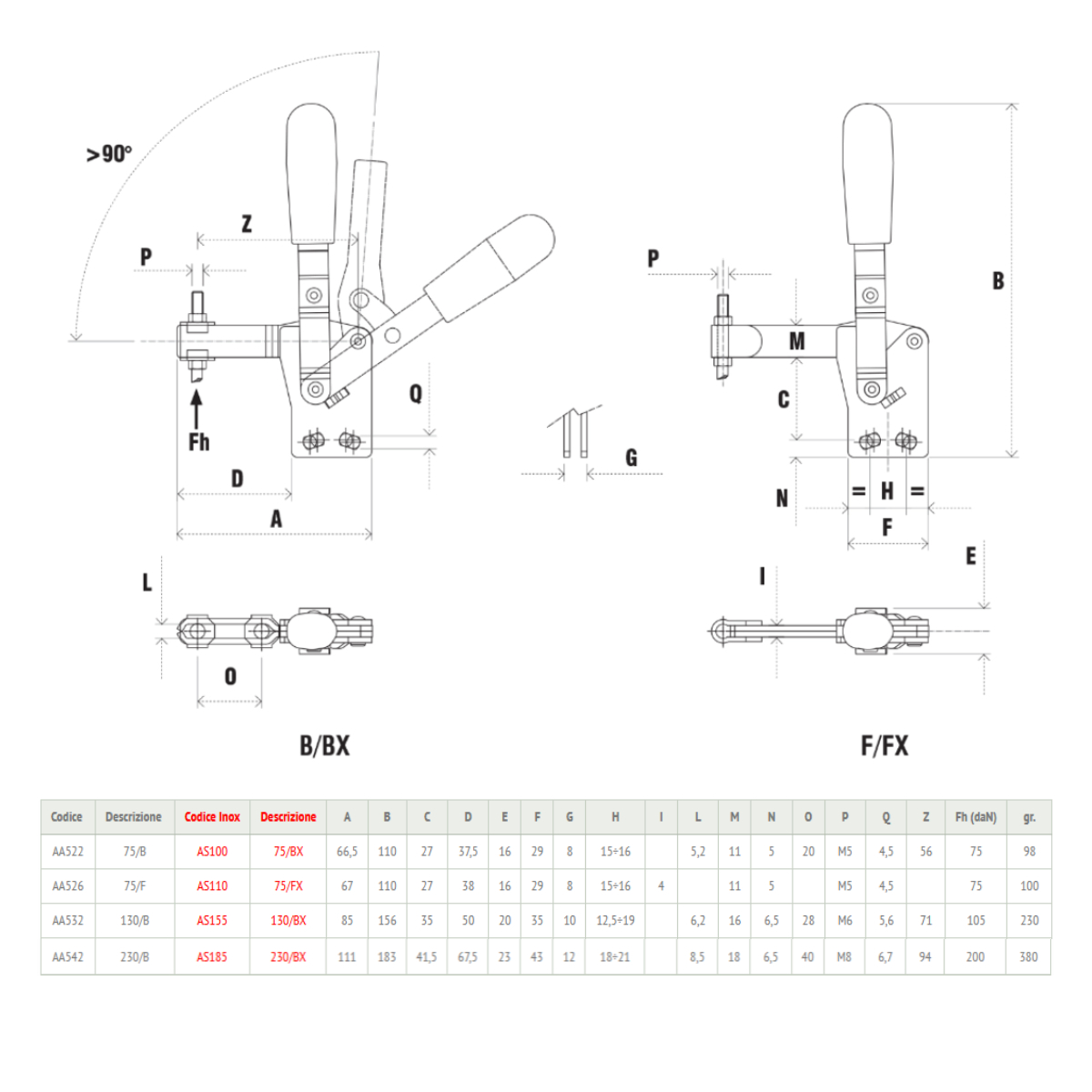

Dati tecnici:

• Materiale: Acciaio zincato (B/F)
• Perni rivettati: Acciaio zincato (B/F)
• Bussole di supporto: Acciaio zincato o Inox, temperato e rettificato
• Impugnatura: Poliuretano colore rosso resistente a olii, grassi e altri agenti chimici
• Lunghezza: 67 mm (AA522), 67,5 mm (AA526), 85 mm (AA532), 110.5 mm (AA542)
• Altezza: 109.5 mm (AA522), 109.5 mm (AA526), 156 mm (AA532), 183 mm (AA542)
• Fh (daN): 75 (AA522), 75 (AA526), 105 (AA532), 200 (AA542)
• Peso: 98 g (AA522), 100 g (AA526), 230 g (AA532), 380 g (AA542)
• Accessori per Sistema di Serraggio Verticale con Base Dritta: Puntali (da ordinare separatamente)
• Misura Puntali: M5 (AA522), M5 (AA526), M6 (AA532), M8 (AA542)
• Traverse leva per B (da ordinare separatamente)
• Kit sensore di sicurezza (da ordinare separatamente)
