Sistema di Serraggio Orizzontale con Base Piegata M/O – Speedy Block – AD025-075-135-145-270

Sistema di Serraggio Orizzontale con Base Piegata M/O Speedy Block – AD025 – 075 – 135 – 145 – 270

Caratteristiche e Vantaggi:

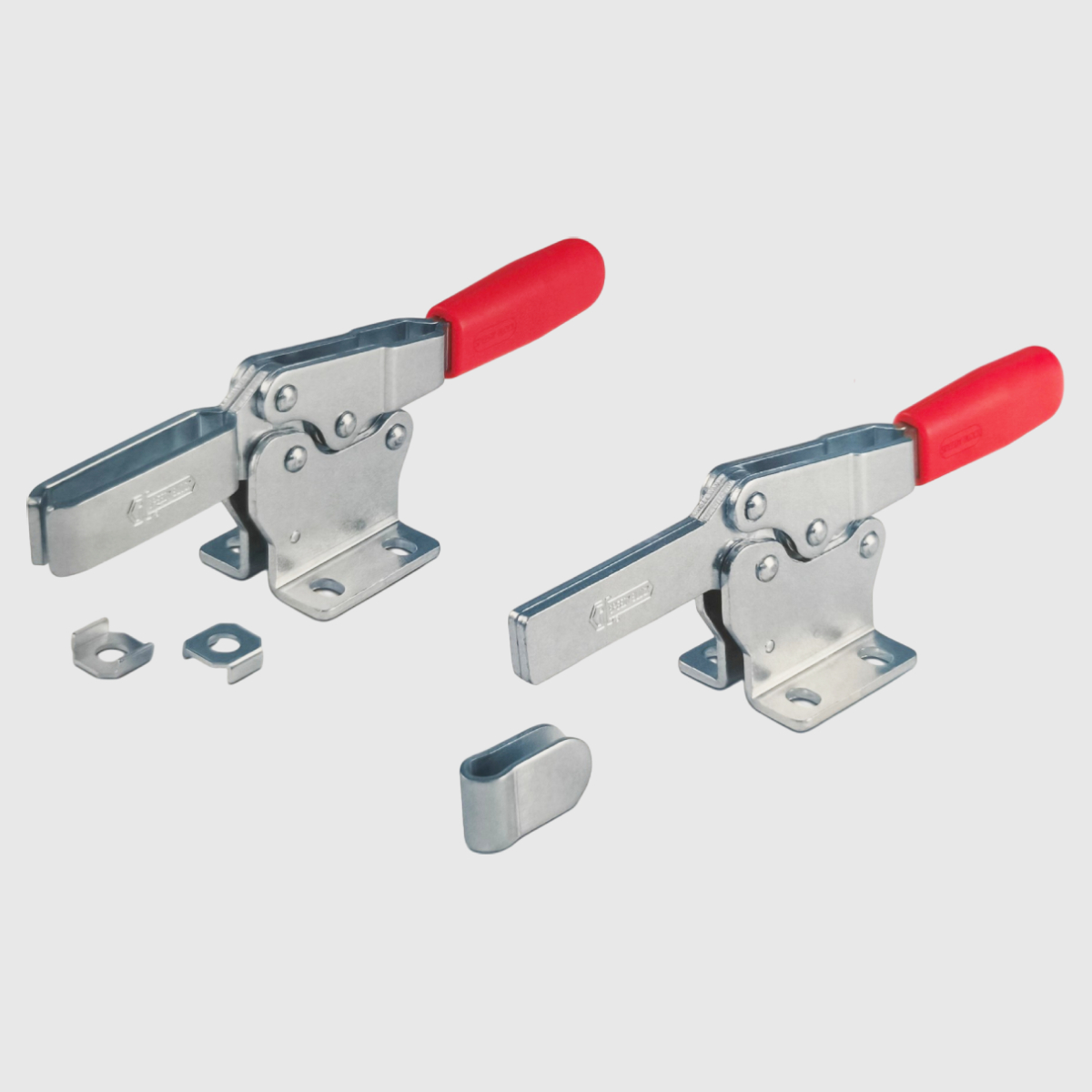

• Forma M: Leva di serraggio aperta con due rondelle piegate, compresa nella fornitura
• Forma O: Leva di serraggio piena con fascetta porta vite, compresa nella fornitura, da saldare nella posizione e con l’angolazione desiderata
• Durante la chiusura la leva di serraggio viene guidata lateralmente per garantire maggiore stabilità contro eventuali sollecitazioni trasversali
• Il movimento delle leve è stato progettato per garantire la sicurezza dell’operatore
• Uno speciale grasso si applica sulle superfici a contatto durante il montaggio per ridurre gli attriti e rendere più fluido il movimento
• Ideali per applicazioni industriali, dove si richiedono elevate forze di bloccaggio e ripetitività di movimenti per bloccare componenti in modo rapido e sicuro
• Progettati con una geometria che conferisce ottima solidità

Dati tecnici:

• Materiale: Acciaio zincato (M/O)
• Perni rivettati: Acciaio zincato (M/O)
• Bussole di supporto: Acciaio temperato e rettificato
• Impugnatura: Poliuretano colore rosso resistente a olii, grassi e altri agenti chimici

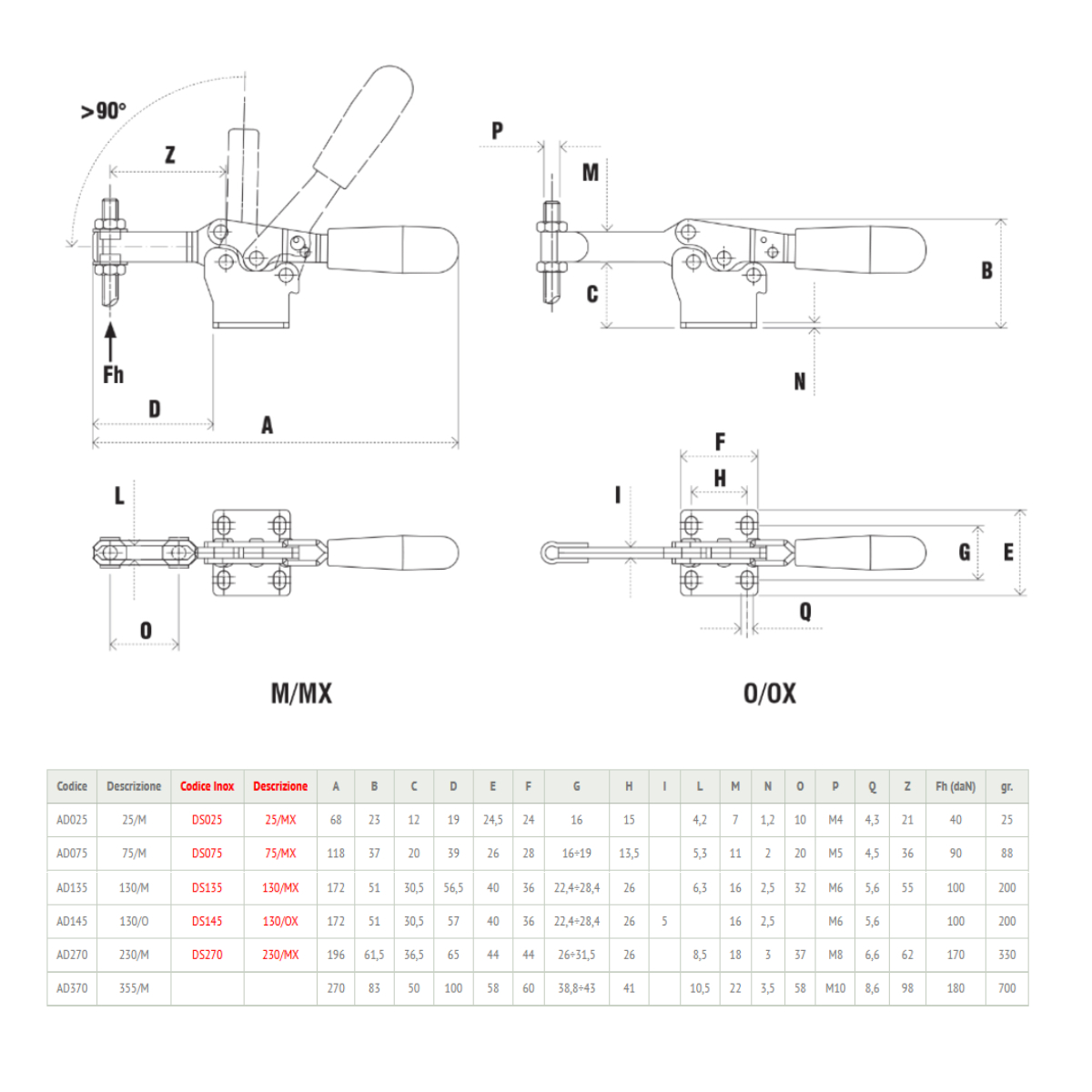

• Lunghezza: 69 mm (AD025), 118 mm (AD075), 171.5 mm (AD135), 172 mm (AD145), 196 mm (AD270)
• Altezza: 23 mm (AD025), 37 mm (AD075), 51 mm (AD135), 51 mm (AD145), 61.5 mm (AD270)
• Fh (daN): 40 (AD025), 90 (AD075), 100 (AD135), 100 (AD145), 170 (AD270)
• Peso: 25 g (AD025), 88 g (AD075), 200 g (AD135), 200 g (AD145), 320 g (AD270)
• Accessori per Sistema di Serraggio Orizzontale con Base Piegata: Puntali (da ordinare separatamente)
• Misura Puntali: M4 (AD025), M5 (AD075), M6 (AD135), M6 (AD145), M8 (AD270)
• Traverse leva per M (da ordinare separatamente)
• Kit sensore di sicurezza (da ordinare separatamente)
